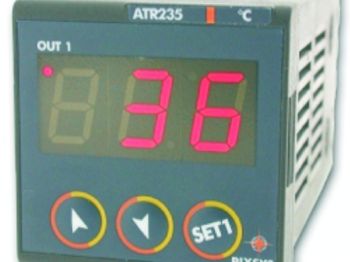

El controlador de temperatura ATR235 es un regulador en formato 48 x 48 mm con un único punto de intervención.
Ideal para aplicaciones sencillas a bajo coste.
Entrada analógica seleccionable: termopar J - K, y termoresistencia PT100
Salida por relé (8 A para cargas resistivas) o salida lógica SSR (seleccionable mediante jumper interno para 12 V ó 30 mA)
El sistema de control puede ser ON / OFF (acción directa o inversa para calefacción o enfriamiento), P, P.I y P.I.D con sistema autotunning.
El sistema de funcionamiento es simple y rápido. Disponen de un display con dígitos más grandes para una sencilla lectura de proceso.
Protección de parámetros mediante password.
Características generales
• Completamente configurable: Tipo de entrada - funciones asociadas y sus correspondencias con las salidas - tipo de control - tipo de salida - alarmas - parámetros de control.
• Exactitud: 0,5 % ± 1 dígito
• Entrada: 1 configurable para termopar (K, J); termorresistencia (Pt100)
• Salida: relé (8 A) salida SSR 12 V - 30 mA.
• Tiempo de adquisición: 250 ms
• Modo de control: ON/OFF,P,PI, PID
• Autoajuste: Sólo PID. Mediante la función Auto-Tunning el controlador selecciona el modo de ajuste más adecuado para cada proceso.
• Indicación: Display visualizador con 3 dígitos
• Protección: IP54 en panel frontal.
• Dimensiones: 48 x 48 mm, fondo 112 mm.
• Alimentación: 24 Vac, 115 Vac, 230 Vac.
• Consumo: 2,5 W
• Condiciones de uso 0...45 ºC; 35...95rH %.
• Configuración protegida por PASSWORD.
